Bản Lề Thủy Lực TOHO TH785: Chịu Tải Đến 350kg, Lắp Âm Thẩm Mỹ

Một bộ cửa đẹp không chỉ nằm ở kiểu dáng, chất liệu hay màu sắc mà còn thể hiện qua từng chuyển động khi đóng mở. Đặc biệt với những cánh cửa xoay có kích thước lớn và trọng lượng cao, việc lựa chọn bản lề phù hợp đóng vai trò quan trọng trong khả năng vận hành, độ ổn định và tính thẩm mỹ của toàn bộ công trình.

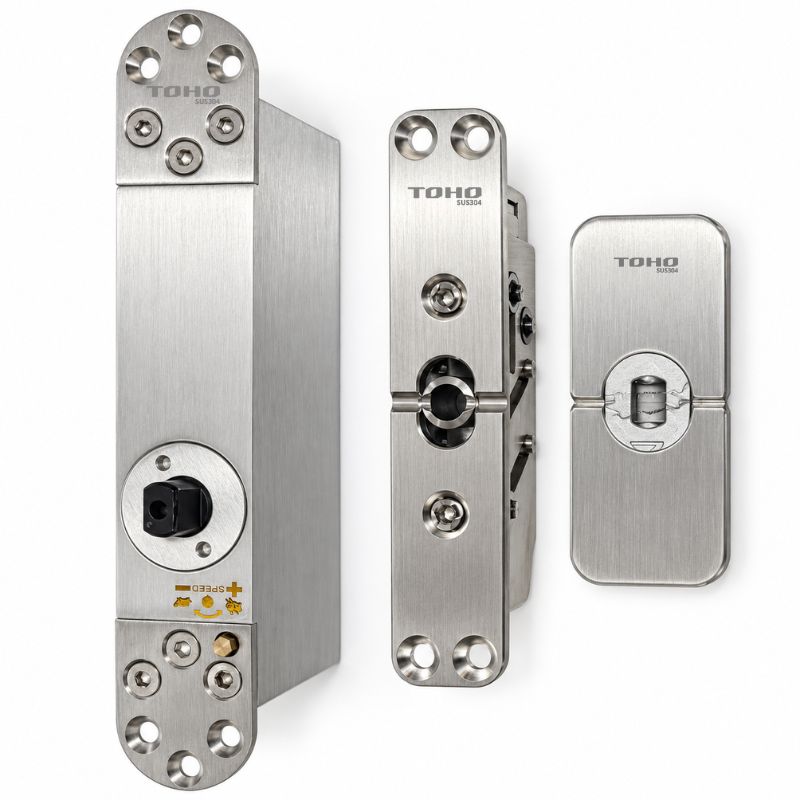

Bản lề thủy lực TOHO TH785 được thiết kế dành cho cửa xoay trục giữa và trục lệch, tích hợp cơ cấu thủy lực hỗ trợ hồi cửa cùng khả năng điều chỉnh tốc độ đóng. Với tải trọng hỗ trợ từ 20 đến 350kg, thiết kế lắp âm và hệ phụ kiện đi kèm, TOHO TH785 đáp ứng nhu cầu sử dụng cho nhiều phương án cửa xoay tại nhà ở, showroom, văn phòng và các công trình thương mại.

Thiết Kế Lắp Âm Gọn Gàng, Giữ Trọn Thẩm Mỹ Bộ Cửa

Đối với những công trình theo đuổi phong cách hiện đại, tối giản, phụ kiện cửa cần đáp ứng cả yêu cầu vận hành lẫn sự hài hòa trong thiết kế tổng thể.

Khác với các loại bản lề lắp nổi truyền thống, TOHO TH785 sử dụng thiết kế lắp âm vào phần dưới của cánh cửa. Cụm thủy lực được bố trí bên trong kết cấu cánh, kết hợp cùng hệ trục xoay trên và đế cố định dưới sàn.

Cách lắp đặt này mang đến những lợi ích đáng chú ý:

• Hạn chế chi tiết cơ khí lộ ra ngoài: Giữ bề mặt và đường nét cánh cửa gọn gàng sau khi hoàn thiện.
• Phù hợp với thiết kế cửa hiện đại: Có thể sử dụng cho các hệ cửa xoay trục giữa hoặc trục lệch đáp ứng điều kiện kỹ thuật.
• Tích hợp cơ cấu hồi cửa: Không cần bố trí thêm bộ tay co thủy lực lắp nổi để thực hiện chức năng hồi cửa trong phương án sử dụng phù hợp.
• Tạo sự đồng bộ cho hệ phụ kiện: Các chi tiết liên kết trên và dưới phối hợp tạo thành hệ trục xoay cho cánh cửa.

Thiết kế lắp âm đặc biệt phù hợp với các công trình yêu cầu tính thẩm mỹ cao, nơi phụ kiện cần được tích hợp hài hòa vào tổng thể kiến trúc.

Khả Năng Chịu Tải Đến 350kg, Phù Hợp Với Cánh Cửa Trọng Lượng Lớn

Một trong những yếu tố quan trọng khi lựa chọn bản lề cho cửa xoay là tải trọng của cánh. Những cánh cửa có kích thước lớn thường đòi hỏi hệ phụ kiện đủ khả năng chịu lực, giữ đúng vị trí trục và hỗ trợ chuyển động ổn định.

Bản lề thủy lực TOHO TH785 có dải tải trọng hỗ trợ từ 20 đến 350kg, cho phép ứng dụng trên nhiều phương án cửa có trọng lượng khác nhau.

Tuy nhiên, tải trọng không phải yếu tố duy nhất quyết định khả năng tương thích. Đơn vị thi công còn cần xem xét chiều cao, chiều rộng cánh cửa, vật liệu cấu tạo, vị trí trục xoay và khả năng liên kết với khung, sàn.

Vật Liệu Hợp Kim Nhôm Và Inox SUS 304

Theo thông tin kỹ thuật, TOHO TH785 sử dụng vật liệu hợp kim nhôm và inox SUS 304 trong cấu tạo bộ phụ kiện.

Sự kết hợp này đáp ứng yêu cầu về vật liệu của các chi tiết cơ khí và liên kết. Inox SUS 304 được sử dụng phổ biến trong các ứng dụng cần khả năng chống ăn mòn, trong khi hợp kim nhôm có lợi thế về khối lượng và khả năng gia công.

Bên cạnh chất liệu, hiệu quả vận hành thực tế còn phụ thuộc vào chất lượng lắp đặt, khả năng cố định phụ kiện và độ chính xác của hệ trục xoay.

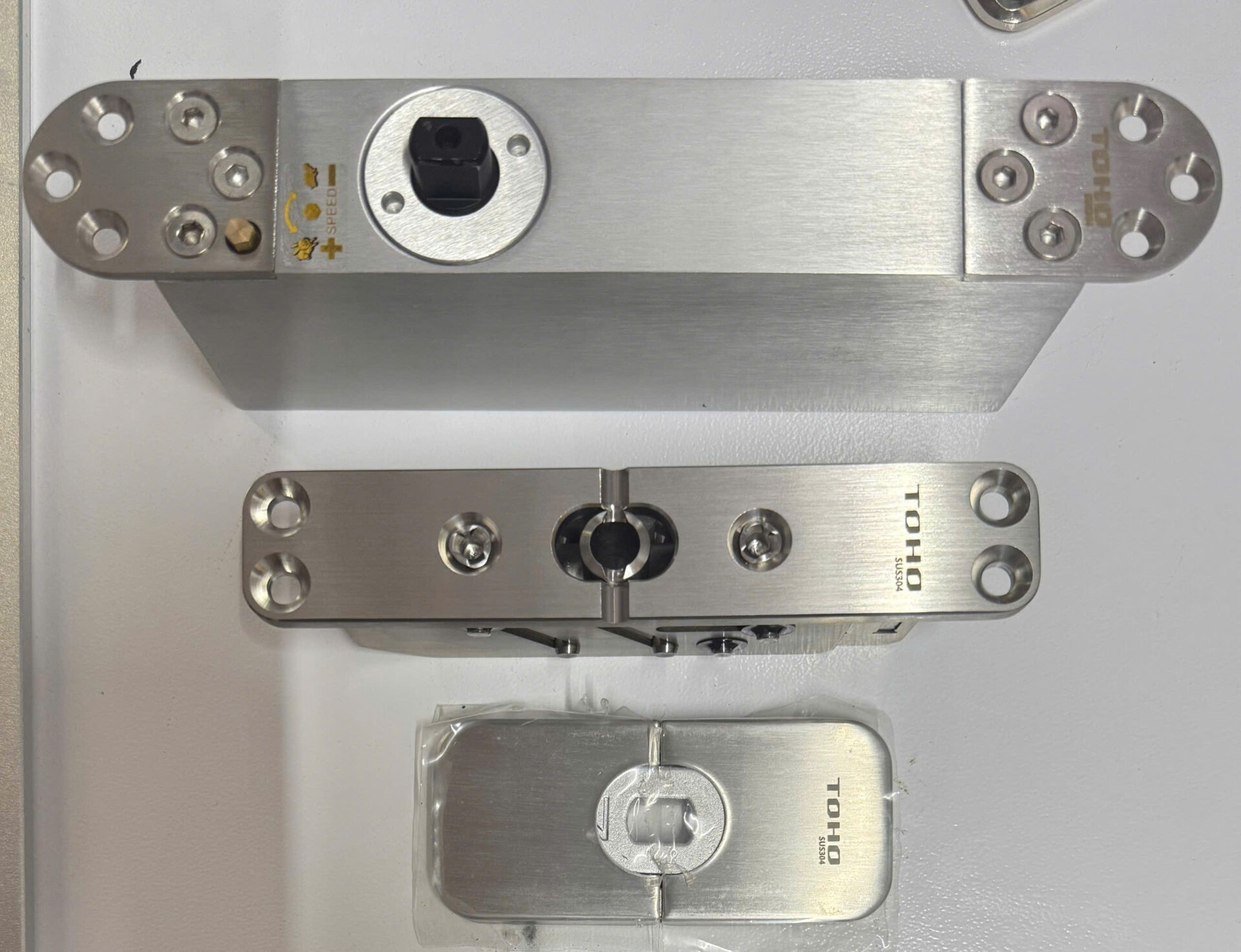

Cơ Cấu Thủy Lực Hỗ Trợ Hồi Cửa Và Điều Chỉnh Tốc Độ Đóng

Điểm khác biệt quan trọng của TOHO TH785 so với các loại bản lề cơ khí thông thường nằm ở cơ cấu thủy lực tích hợp trong thân bản lề.

Khi người dùng tác động lực để mở cửa, cánh cửa chuyển động quanh hệ trục xoay được cố định phía trên và phía dưới. Sau khi không còn lực tác động, cơ cấu hồi cửa hỗ trợ đưa cánh trở lại theo đặc tính vận hành của bộ bản lề.

Hỗ Trợ Cửa Hồi Về Vị Trí Đóng

Đối với các khu vực thường xuyên có người ra vào, việc phải dùng tay kéo hoặc đẩy cửa về vị trí ban đầu có thể gây bất tiện.

Với TOHO TH785, cơ cấu thủy lực hỗ trợ quá trình hồi cửa, giúp việc đóng mở trở nên thuận tiện hơn trong sử dụng hằng ngày.

Điều Chỉnh Tốc Độ Hồi Cửa Theo Nhu Cầu

Không phải cánh cửa nào cũng cần một tốc độ đóng giống nhau. Tùy theo trọng lượng, kích thước và điều kiện sử dụng, tốc độ hồi cửa cần được căn chỉnh phù hợp.

TOHO TH785 cho phép điều chỉnh tốc độ hồi cửa thông qua cơ cấu điều chỉnh trên thân thủy lực. Trong quá trình lắp đặt, kỹ thuật viên có thể thử vận hành và căn chỉnh để lựa chọn tốc độ phù hợp, hạn chế tình trạng cửa hồi quá nhanh hoặc quá chậm.

Việc điều chỉnh cần thực hiện theo hướng dẫn kỹ thuật, đồng thời kiểm tra khoảng hở giữa cánh cửa với khung, sàn và các phụ kiện liên quan.

Cấu Tạo Bộ Bản Lề Thủy Lực TOHO TH785 Gồm Những Gì?

Để hệ thống cửa xoay vận hành đúng nguyên lý, TOHO TH785 sử dụng nhiều chi tiết phụ kiện phối hợp với nhau. Mỗi bộ phận có chức năng riêng, từ định vị trục xoay, liên kết cánh cửa đến hỗ trợ hồi cửa và cố định hệ thống xuống nền.

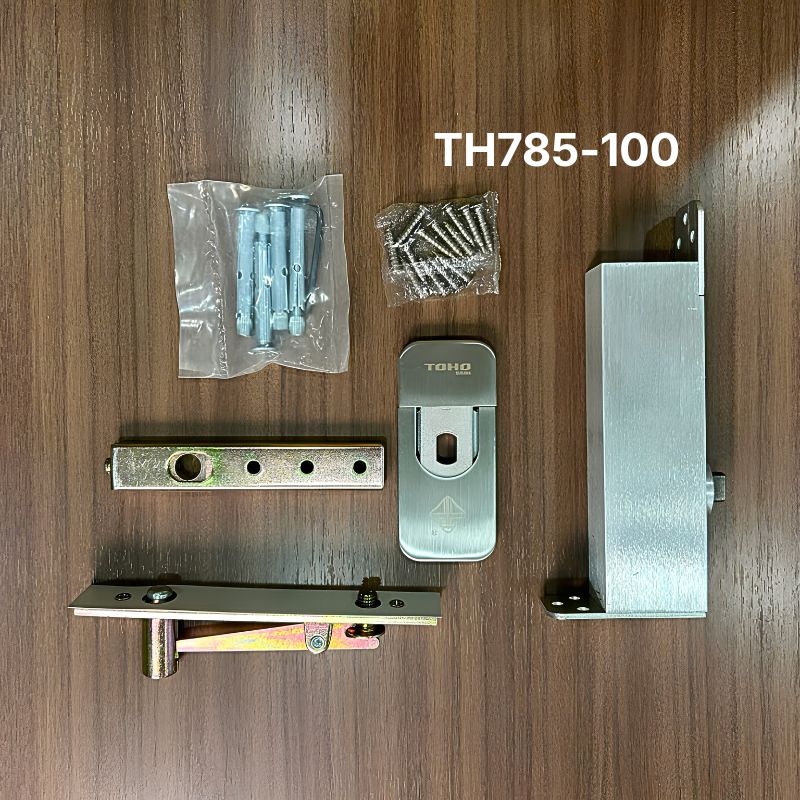

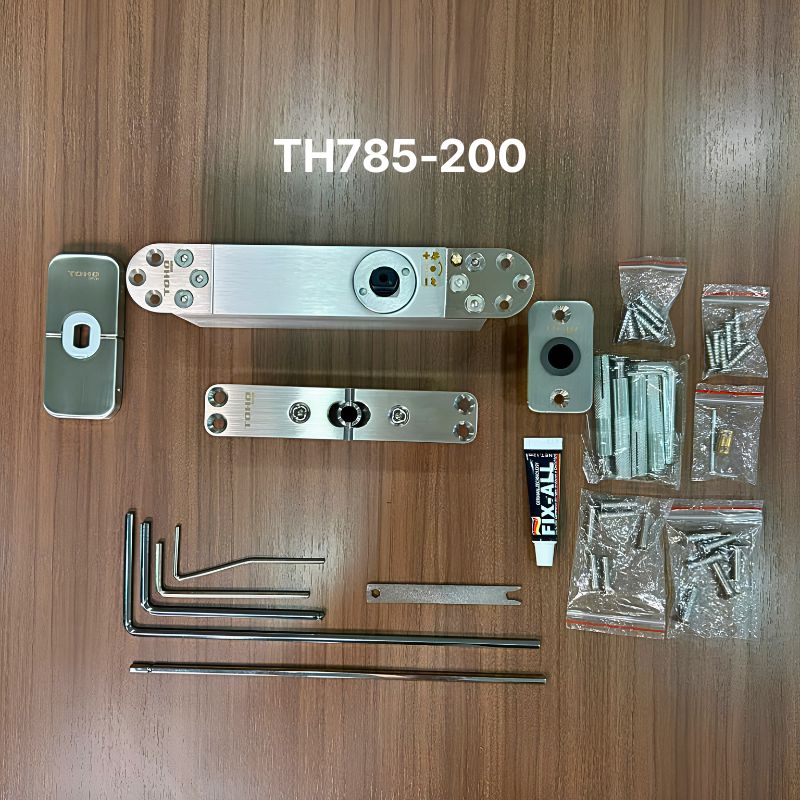

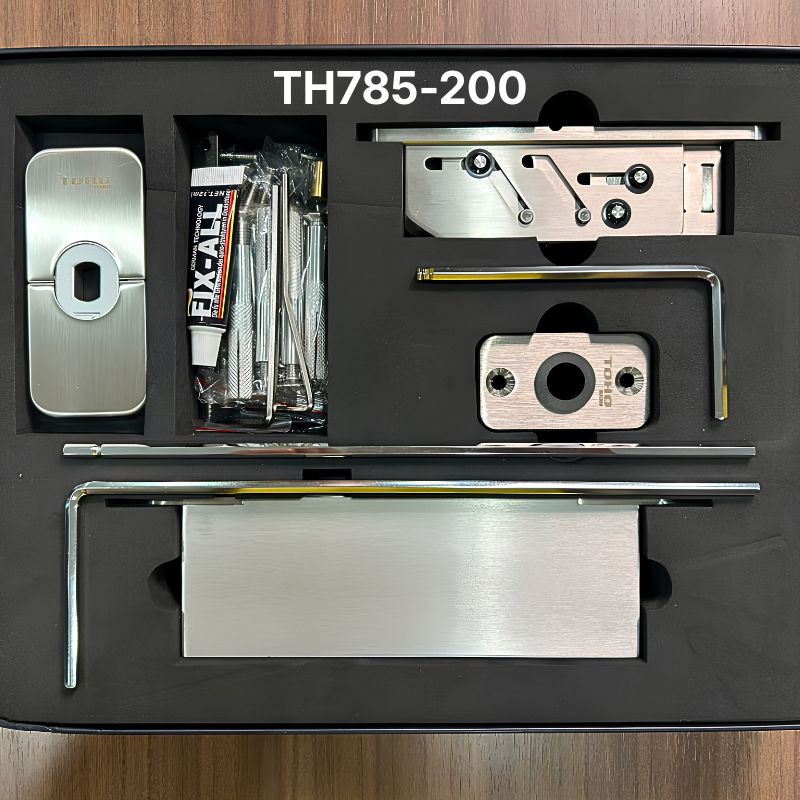

Theo hình ảnh bộ sản phẩm, TOHO TH785 gồm 6 nhóm bộ phận chính.

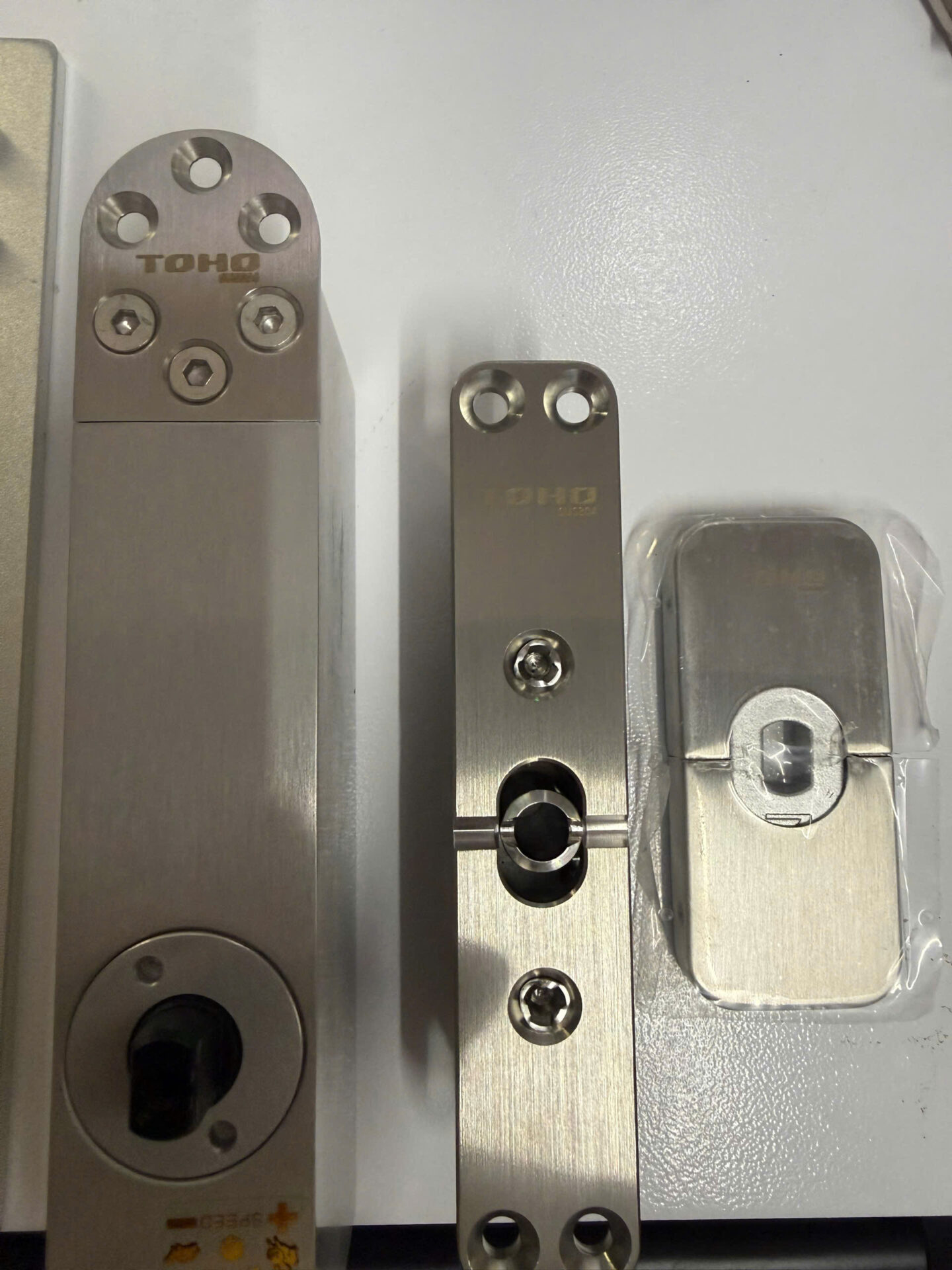

1. Bộ Thủy Lực: Cụm Bản Lề Chính

Đây là bộ phận trung tâm của hệ phụ kiện, chứa cơ cấu thủy lực thực hiện chức năng hỗ trợ hồi cửa và điều chỉnh tốc độ vận hành.

Thân thủy lực có thiết kế dạng thanh dài, được lắp âm vào khu vực phía dưới cánh cửa theo bản vẽ kỹ thuật. Phần trục xoay phía dưới liên kết với đế bắt sàn để tạo điểm xoay cho cánh.

Chức năng chính:

• Hỗ trợ quá trình hồi cửa thông qua cơ cấu thủy lực.
• Cho phép điều chỉnh tốc độ hồi cửa phù hợp với điều kiện thực tế.
• Tham gia vào hệ thống liên kết và chuyển động xoay của cánh cửa.
• Tích hợp gọn trong kết cấu cánh, hạn chế phụ kiện lắp nổi.

2. Lục Giác Tăng Chỉnh: Dụng Cụ Hỗ Trợ Lắp Đặt

Lục giác tăng chỉnh là dụng cụ đi kèm, được sử dụng khi thao tác với các vị trí liên kết hoặc điều chỉnh có đầu vít lục giác.

Bộ dụng cụ này hỗ trợ kỹ thuật viên trong quá trình lắp đặt và căn chỉnh các chi tiết cơ khí của hệ bản lề.

Chức năng chính:

• Hỗ trợ thao tác tại các vị trí vít hoặc cơ cấu sử dụng đầu lục giác.
• Phục vụ việc căn chỉnh những bộ phận có thiết kế cho phép điều chỉnh.
• Hỗ trợ siết và kiểm tra liên kết trong quá trình thi công.

3. Chốt Tăng Chỉnh Lắp Đầu Cánh: Liên Kết Trục Xoay Phía Trên

Chốt tăng chỉnh được bố trí tại đầu trên của cánh cửa, đóng vai trò liên kết cánh với tấm xoay lắp trên khung bao.

Cụm phụ kiện có kết cấu cơ khí với các vị trí cố định và tăng chỉnh, giúp kỹ thuật viên căn chỉnh sự ăn khớp giữa đầu cánh cửa với hệ trục xoay phía trên.

Chức năng chính:

• Tạo liên kết giữa đầu cánh và tấm xoay phía trên.
• Hỗ trợ định vị trục xoay trên của cánh cửa.
• Cho phép thực hiện thao tác căn chỉnh phù hợp với cấu tạo phụ kiện.
• Phối hợp với trục xoay phía dưới để duy trì chuyển động đúng phương.

4. Tấm Xoay Lắp Khung Bao: Cố Định Điểm Xoay Phía Trên

Tấm xoay lắp khung bao là phụ kiện kim loại được cố định tại vị trí trục xoay phía trên của khung cửa. Trên tấm có lỗ tiếp nhận chốt xoay, cho phép liên kết với cụm chốt tăng chỉnh ở đầu cánh.

Chức năng chính:

• Tiếp nhận và định vị chốt xoay phía trên.
• Tạo điểm liên kết giữa cánh cửa và khung bao.
• Phối hợp với hệ trục dưới để hình thành chuyển động xoay.
• Hỗ trợ duy trì vị trí làm việc của đầu cánh theo kết cấu thiết kế.

5. Đế Bắt Sàn: Cố Định Trục Xoay Phía Dưới

Đế bắt sàn là tấm kim loại dùng để tạo điểm liên kết cố định tại vị trí trục xoay phía dưới. Bộ phận này được lắp xuống nền sàn và có vị trí tiếp nhận trục liên kết của cụm thủy lực.

Chức năng chính:

• Tạo điểm liên kết giữa cụm bản lề dưới và nền sàn.
• Định vị vị trí trục xoay phía dưới.
• Phối hợp với hệ phụ kiện trên để hình thành trục xoay cho cánh cửa.
• Giữ vị trí liên kết của hệ bản lề theo phương án lắp đặt.

6. Bộ Tắc Kê Inox Bắt Sàn Bê Tông: Phụ Kiện Liên Kết Cố Định

Bộ tắc kê inox gồm các chi tiết liên kết cơ khí phục vụ việc cố định phụ kiện xuống nền bê tông. Các chi tiết này được sử dụng theo phương án lắp đặt nhằm tạo liên kết giữa đế bắt sàn và kết cấu nền.

Chức năng chính:

• Cố định đế bản lề xuống nền bê tông.
• Hỗ trợ duy trì vị trí của phụ kiện trong quá trình cửa vận hành.
• Tạo liên kết cơ khí giữa đế bắt sàn và kết cấu công trình.
• Phục vụ quá trình lắp đặt, hoàn thiện hệ phụ kiện cửa xoay.

Các Bộ Phận Phối Hợp Với Nhau Như Thế Nào?

Khi lắp đặt hoàn chỉnh, tấm xoay trên khung bao liên kết với chốt tăng chỉnh ở đầu cánh, trong khi cụm thủy lực phía dưới kết nối với đế bắt sàn.

Các bộ phận này cùng hình thành hệ trục xoay của cánh cửa. Trong đó, cụm thủy lực đảm nhận chức năng hỗ trợ hồi cửa và kiểm soát tốc độ chuyển động.

Để cửa vận hành ổn định, vị trí trục trên và trục dưới cần được căn chỉnh chính xác. Các mối liên kết phải chắc chắn, đồng thời khoảng hở giữa cánh với sàn và khung cần đáp ứng yêu cầu kỹ thuật.

TOHO TH785 Phù Hợp Với Những Loại Cửa Nào?

Với thiết kế lắp âm và khả năng hỗ trợ tải trọng đến 350kg, TOHO TH785 được sử dụng cho các phương án cửa xoay trục giữa hoặc trục lệch phù hợp với đặc điểm kỹ thuật của sản phẩm.

Cửa Xoay Trục Giữa

Ở phương án cửa xoay trục giữa, trục xoay được bố trí tại vị trí thiết kế trên cánh cửa thay vì nhất thiết nằm sát mép cánh.

TOHO TH785 có thể được xem xét sử dụng cho hệ cửa này khi kết cấu cánh, vị trí trục và không gian lắp đặt đáp ứng yêu cầu của bộ phụ kiện.

Cửa Xoay Trục Lệch

Đối với cửa xoay trục lệch, trục quay được bố trí lệch khỏi vị trí trung tâm cánh cửa theo thiết kế công trình.

Hệ phụ kiện TOHO TH785 hỗ trợ tạo điểm xoay và hồi cửa, phù hợp với các phương án cửa hoặc cổng xoay trục lệch có kết cấu tương thích.\

Ứng Dụng Trong Các Công Trình Thực Tế

Tùy thuộc vào kết cấu cửa và điều kiện thi công, sản phẩm có thể được cân nhắc sử dụng tại:

• Nhà phố và biệt thự: Các bộ cửa xoay yêu cầu phụ kiện lắp âm, tính thẩm mỹ và sự thuận tiện.
• Showroom và cửa hàng: Khu vực ra vào cần hệ cửa hiện đại, đồng bộ với thiết kế không gian.
• Văn phòng và khu vực tiếp khách: Những vị trí cần cửa xoay có chức năng hỗ trợ hồi cửa.
• Công trình thương mại: Các hệ cửa có trọng lượng và kết cấu đáp ứng yêu cầu kỹ thuật của bản lề.

Đặc biệt với cửa nhôm, cần kiểm tra độ dày, tiết diện thanh nhôm, khả năng gia cường và không gian bố trí thân thủy lực trước khi quyết định sử dụng.

Thông Số Kỹ Thuật Bản Lề Thủy Lực TOHO TH785

Lưu ý: Khả năng sử dụng thực tế phụ thuộc vào kích thước, trọng lượng, cấu tạo cánh cửa và điều kiện lắp đặt. Cần đối chiếu bản vẽ kỹ thuật trước khi thi công.

Những Lưu Ý Khi Lựa Chọn Và Lắp Đặt TOHO TH785

Bản lề thủy lực lắp âm cần được tính toán và bố trí ngay từ giai đoạn thiết kế hoặc gia công cánh cửa. Việc lựa chọn đúng sản phẩm nhưng lắp đặt sai vị trí có thể ảnh hưởng đến khả năng vận hành của toàn bộ hệ thống.

Kiểm tra độ dày cánh cửa: TOHO TH785 yêu cầu độ dày cửa tối thiểu 60mm. Đối với những hệ cửa có tiết diện đặc biệt, cần kiểm tra không gian thực tế để bố trí cụm thủy lực.

Xác định tải trọng và kích thước cánh: Ngoài trọng lượng, chiều rộng và chiều cao cánh cũng cần được xem xét để đánh giá khả năng tương thích của hệ bản lề.

Căn chỉnh chính xác trục xoay: Chốt tăng chỉnh phía trên, tấm xoay khung bao và đế bắt sàn cần được bố trí đồng bộ theo bản vẽ.

Kiểm tra kết cấu nền và khung: Vị trí bắt sàn cần có khả năng liên kết chắc chắn. Khung bao cũng phải đáp ứng yêu cầu cố định của cụm xoay phía trên.

Thử vận hành và điều chỉnh tốc độ: Sau khi hoàn tất lắp đặt, kỹ thuật viên cần kiểm tra chuyển động đóng mở, khoảng hở và điều chỉnh tốc độ hồi cửa phù hợp.

Việc thi công nên được thực hiện bởi đơn vị có kinh nghiệm lắp đặt phụ kiện cửa xoay và sử dụng đầy đủ dụng cụ chuyên dụng.

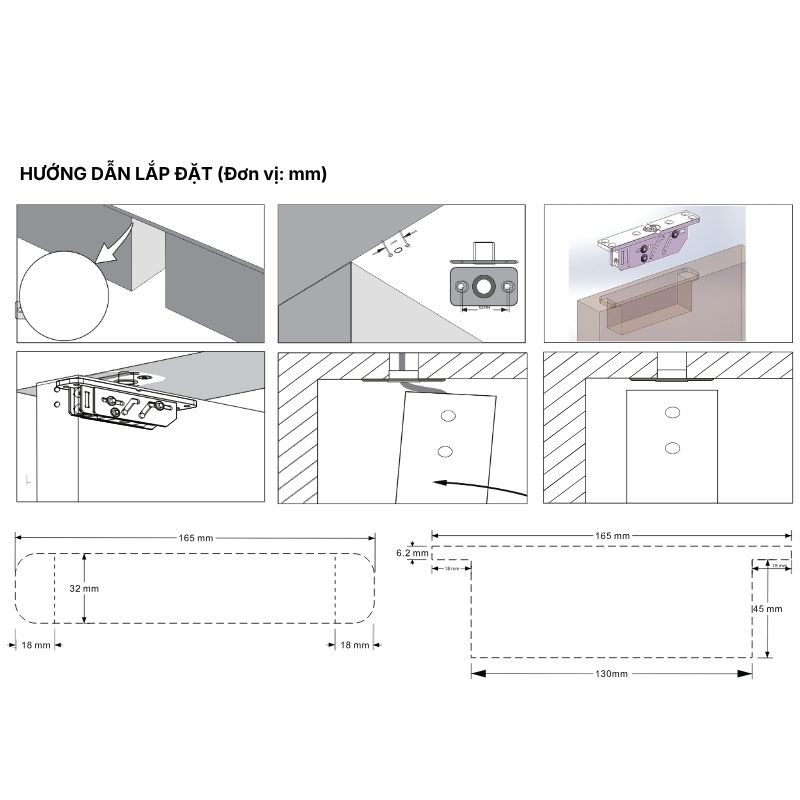

Hướng Dẫn Lắp Đặt Bản Lề Thủy Lực

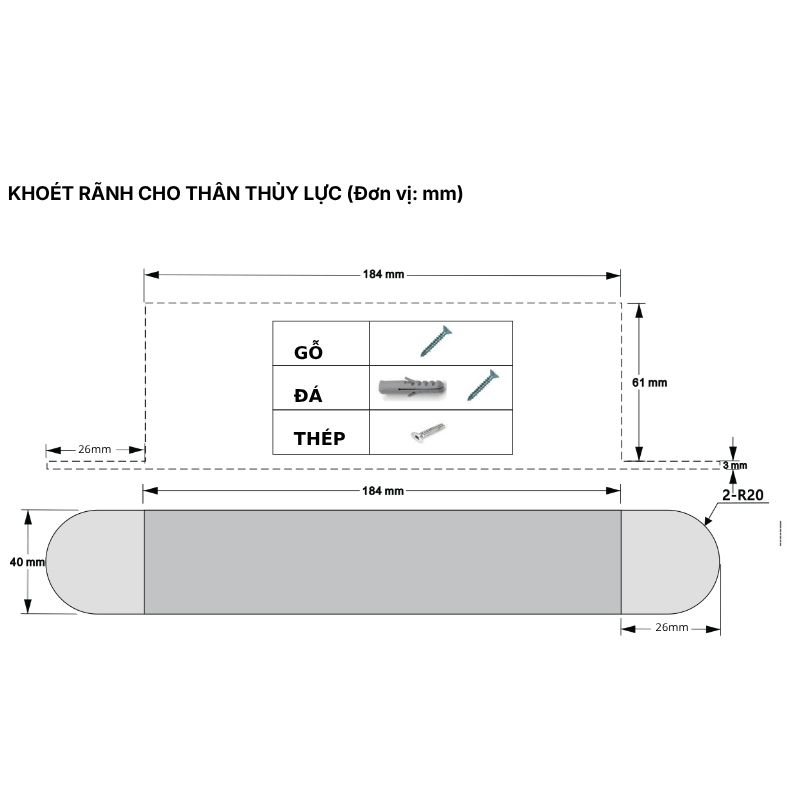

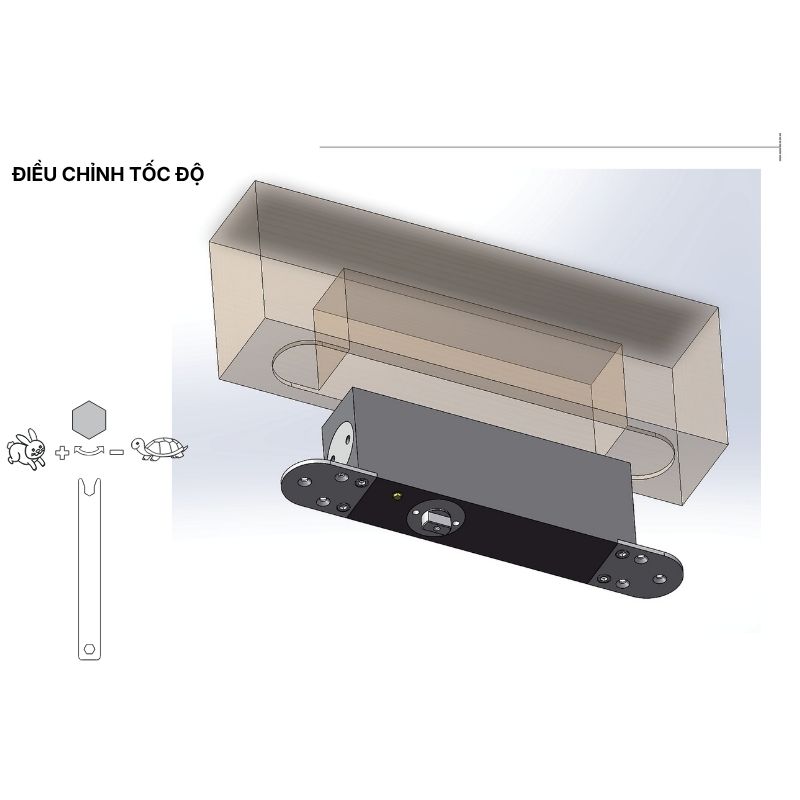

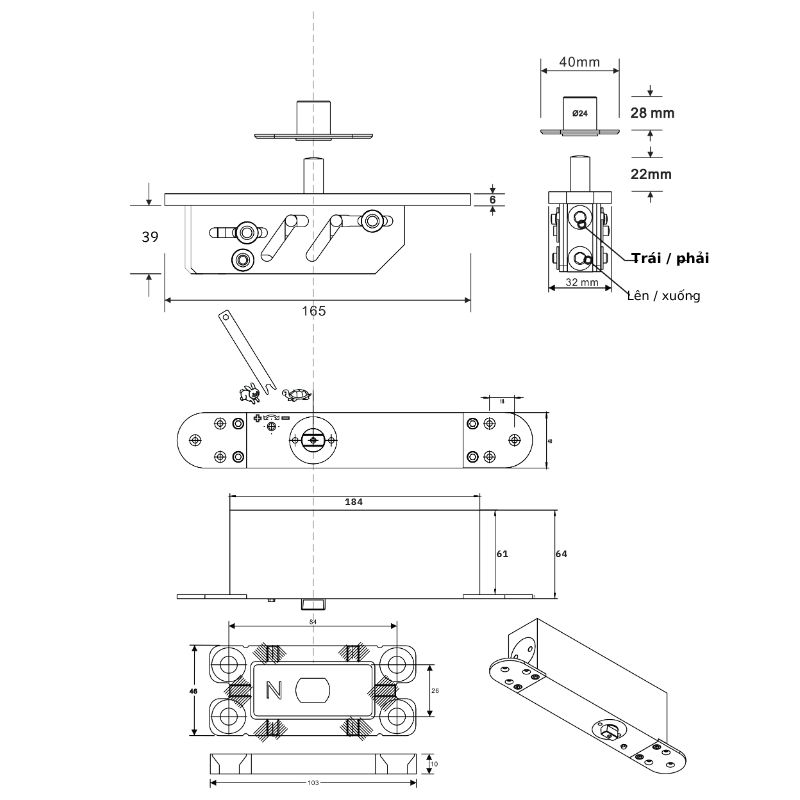

Tham khảo bản vẽ kỹ thuật, kích thước khoét rãnh và hướng dẫn điều chỉnh tốc độ hồi cửa dưới đây.

Vì Sao Nên Lựa Chọn Bản Lề Thủy Lực TOHO TH785?

Điểm đáng chú ý của TOHO TH785 là sự kết hợp giữa cơ cấu hồi cửa và thiết kế lắp âm trong cùng một hệ phụ kiện.

Thay vì lựa chọn riêng từng chi tiết cơ khí và bố trí bộ hồi cửa lắp nổi, các công trình có kết cấu phù hợp có thể sử dụng TOHO TH785 để đáp ứng đồng thời yêu cầu chuyển động và thẩm mỹ.

• Tải trọng hỗ trợ đến 350kg: Đáp ứng nhiều phương án cửa xoay trọng lượng lớn.
• Cơ cấu thủy lực hỗ trợ hồi cửa: Giúp thao tác sử dụng thuận tiện hơn.
• Có thể điều chỉnh tốc độ hồi: Phù hợp với điều kiện vận hành thực tế.
• Thiết kế lắp âm gọn gàng: Hạn chế chi tiết phụ kiện lộ ra ngoài.
• Ứng dụng cho cửa xoay trục giữa và trục lệch: Khi đáp ứng các điều kiện kỹ thuật.
• Bộ phụ kiện đi kèm: Hỗ trợ việc bố trí hệ trục và liên kết lắp đặt.

TOHO TH785: Hoàn Thiện Bộ Cửa Từ Chuyển Động Đến Thẩm Mỹ

Một bộ cửa chất lượng không chỉ cần chắc chắn khi đóng mà còn phải mang lại cảm giác thuận tiện trong từng lần sử dụng.

Với thiết kế lắp âm, tải trọng hỗ trợ từ 20 đến 350kg, cơ cấu thủy lực hồi cửa và khả năng điều chỉnh tốc độ, bản lề thủy lực TOHO TH785 đáp ứng nhiều yêu cầu trong thiết kế và thi công cửa xoay hiện đại.

Thông qua hệ phụ kiện gồm bộ thủy lực, chốt tăng chỉnh, tấm xoay khung bao, đế bắt sàn và các chi tiết liên kết, sản phẩm tạo thành một giải pháp đồng bộ cho hệ trục xoay và cơ cấu hỗ trợ hồi cửa.

TOHO VIỆT NAM chuyên phân phối và lắp đặt các giải pháp tự động và thông minh, cung cấp phụ kiện cửa cùng dịch vụ tư vấn kỹ thuật theo nhu cầu công trình. Khách hàng, đại lý và đơn vị thi công có thể liên hệ để được hỗ trợ đánh giá kết cấu cửa, lựa chọn sản phẩm và phương án lắp đặt phù hợp.

Câu Hỏi Thường Gặp Về Bản Lề Thủy Lực TOHO TH785

TOHO TH785 Có Phù Hợp Với Cửa Nhôm Không?

Có thể sử dụng cho cửa nhôm có kết cấu tương thích, đáp ứng độ dày tối thiểu 60mm và đủ không gian lắp cụm thủy lực. Đơn vị thi công cần kiểm tra tiết diện thanh nhôm và phương án gia cường trước khi lắp đặt.

Bản Lề TOHO TH785 Có Chịu Được Cửa 350kg Không?

Theo thông tin kỹ thuật, sản phẩm có tải trọng hỗ trợ tối đa 350kg. Tuy nhiên, cần đánh giá thêm kích thước cánh, vật liệu và vị trí trục xoay để xác định phương án sử dụng phù hợp.

Bản Lề Có Tự Đóng Cửa Sau Khi Mở Không?

TOHO TH785 tích hợp cơ cấu hỗ trợ hồi cửa bằng thủy lực. Khả năng hồi cửa và tốc độ vận hành phụ thuộc vào việc lắp đặt, căn chỉnh và đặc điểm của cánh cửa thực tế.

Có Thể Điều Chỉnh Tốc Độ Đóng Cửa Không?

Có. Sản phẩm cho phép điều chỉnh tốc độ hồi cửa thông qua cơ cấu điều chỉnh trên thân thủy lực. Việc căn chỉnh nên được thực hiện bởi kỹ thuật viên có chuyên môn.

TOHO TH785 Có Dùng Cho Cửa Lùa Không?

Không. TOHO TH785 được thiết kế cho cửa xoay trục giữa hoặc trục lệch, không dành cho cửa lùa chuyển động trên hệ ray.

Lắp Đặt TOHO TH785 Có Cần Khoét Cánh Cửa Không?

Có. Do sử dụng thiết kế lắp âm, phần dưới cánh cửa cần được gia công để bố trí thân thủy lực theo đúng kích thước và vị trí quy định trong bản vẽ kỹ thuật.

Bộ TOHO TH785 Bao Gồm Những Phụ Kiện Nào?

Theo hình ảnh bộ sản phẩm, các nhóm phụ kiện gồm bộ thủy lực, lục giác tăng chỉnh, chốt tăng chỉnh lắp đầu cánh, tấm xoay lắp khung bao, đế bắt sàn và bộ tắc kê inox bắt sàn bê tông.

Có Thể Tự Lắp Bản Lề Thủy Lực TOHO TH785 Tại Nhà Không?

Sản phẩm yêu cầu gia công cánh, cố định phụ kiện vào kết cấu và căn chỉnh trục xoay chính xác. Vì vậy, nên sử dụng dịch vụ của đơn vị thi công có kinh nghiệm để bảo đảm khả năng vận hành sau khi lắp đặt.
